قراءة مخططات ضبط العمليات SPC
اعرض القيم المقاسة في فحوصات الجودة عبر الزمن، واطّلع على حدود الضبط وحدود المواصفة، واكتشف النقاط الخارجة عن الحدود، وراجع قدرة العملية (Cpk).
دقيقتان للقراءةآخر تحديث:
في هذه المقالة
يوضح مخطط ضبط العمليات الإحصائي (SPC) ما إذا كانت العملية مستقرة. يرسم كل قيمة قيست أثناء الفحوصات ويرسم الحدود حولها، فترى الانحراف أو النتائج غير المعتادة قبل أن تتحول إلى دفعات مرفوضة.
قبل أن تبدأ
يقرأ المخطط القيمة المقاسة المدخلة في فحوصات الجودة لمعايير القياس. وللحدود وقدرة العملية يحتاج المعيار الأدنى والأقصى في قائمة الفحص الخاصة به.
الخطوات

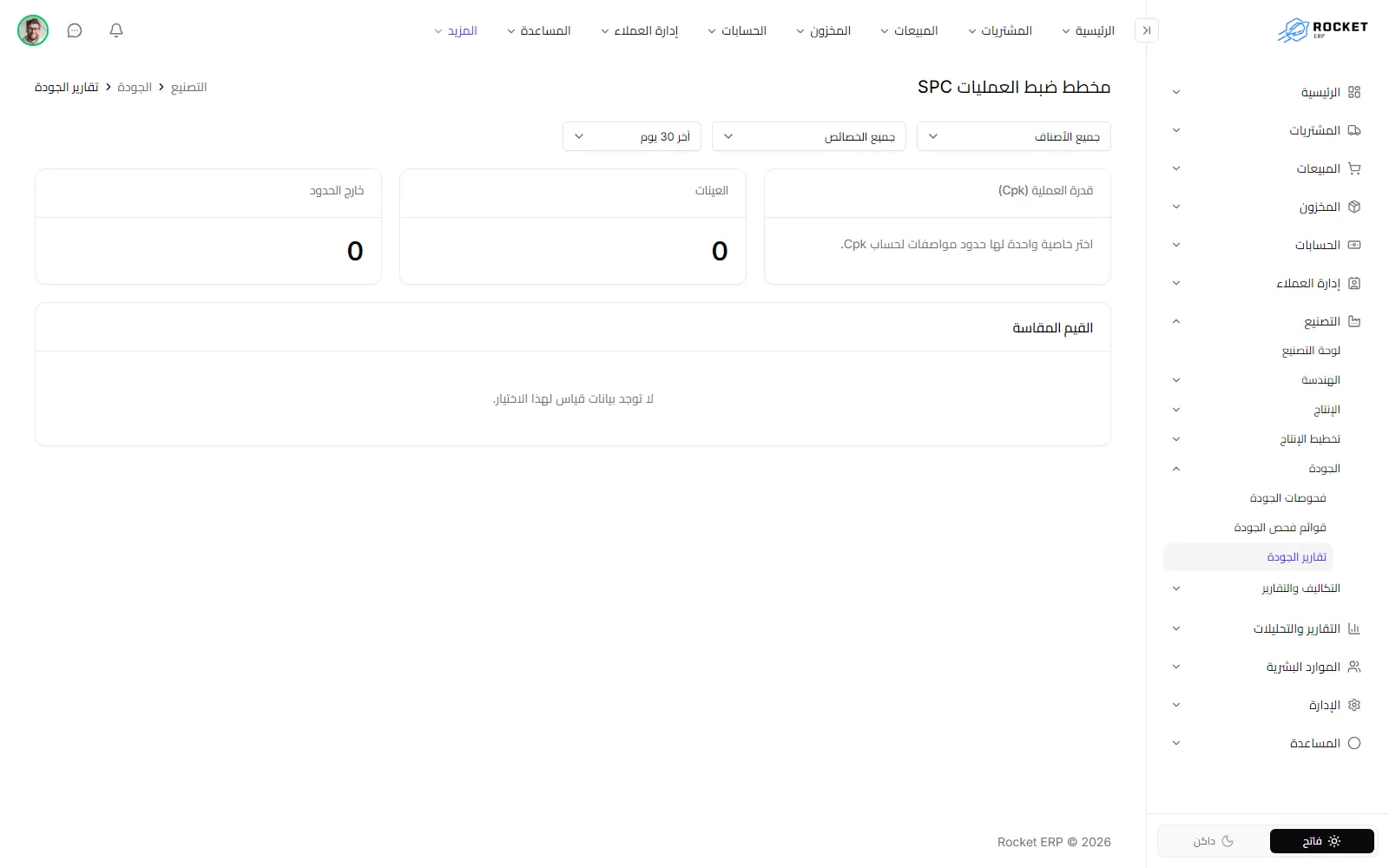

افتح التصنيع › الجودة › تقارير الجودة، فتُفتح صفحة مخطط ضبط العمليات SPC.
اختر صنفاً، أو أبقِ جميع الأصناف.
اختر الخاصية، أو أبقِ جميع الخصائص. والخاصية هي أحد معايير قائمة الفحص، مثل "سماكة الطلاء".
اختر الفترة: آخر 7 أو 30 أو 60 أو 90 يوماً.
قراءة المخطط
القيم المقاسة: نقطة لكل قياس، مرتبة حسب التاريخ.
الهدف: منتصف المسافة بين الحد الأدنى والأقصى للمعيار.
حدود المواصفة هي الأدنى والأقصى للمعيار، أي المدى الذي يقبله العميل.
حدود الضبط هي متوسط القياسات زائد أو ناقص ثلاثة انحرافات معيارية، أي المدى الذي تنتجه العملية عادةً.
خارج الحدود: عدد النقاط الواقعة خارج حدود الضبط، وتظهر مميزة على المخطط.
العينات: عدد القياسات في الاختيار الحالي.
قدرة العملية (Cpk)
اختر خاصية واحدة لمعيارها حدّان، فتعرض بطاقة قدرة العملية (Cpk) مدى ارتياح العملية داخل حدود المواصفة:
قادرة عندما يكون Cpk مساوياً 1.33 أو أكثر.
تحتاج مراجعة عندما يقل عن 1.33.
ودون خاصية واحدة أو دون الحدين تعرض البطاقة اختر خاصية واحدة لها حدود مواصفات لحساب Cpk.
أسئلة شائعة
يذكر المخطط أنه لا توجد بيانات قياس، لماذا؟ لأن أي فحص في الفترة لم يسجّل قيمة مقاسة للاختيار الحالي. تأكد من أن المفتشين يملؤون حقل القيمة المقاسة لمعايير القياس.
هل يمكنني إدخال القياسات مباشرة في هذه الصفحة؟ لا. تأتي القياسات من فحوصات الجودة فقط.
